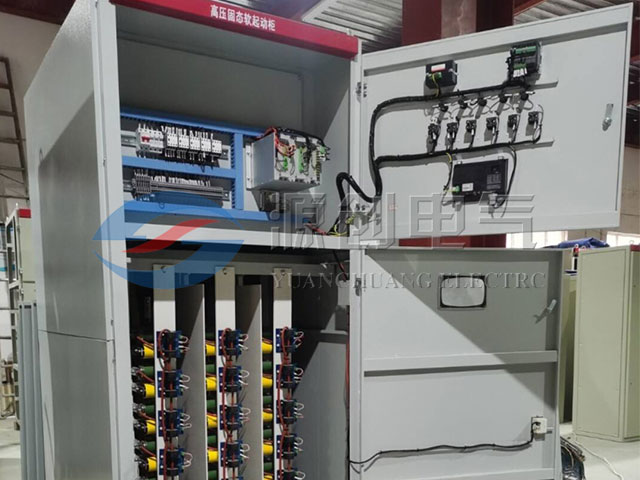

高壓軟啟動柜現已在機械制造、水泥生產、冶金、礦山、采油、化工、水處理、石化等行業泵、風機、抽油機、空氣壓縮機、球磨機、起重機、壓縮機、破碎機、傳送機、升降機、離心機、軋鋼機等多種負載上得到廣泛應用，將會逐步淘汰液態高壓軟起動柜。

看高壓電機軟啟動柜的二次圖，都有哪些要領？

（一）先交流，后直流

一般交流回路比較簡單易懂，先看二次接線圖的交流回路，把交流回路看完弄懂后，根據交流回路的電氣量以及在系統中發生故障時這些電氣量的變化特點，向直流邏輯回路推斷，再看直流回路。

（二）、“交流看電源，直流找線圈”

(1）看交流回路要從電源入手，交流回路有電流回路和電壓回路兩部分組成。先找出它們是由哪些互感器來的，互感器中傳變的電流或電壓量起什么作用，與直流回路有什么關系;這些電氣量是由哪些繼電器反映出來的，它們的符號是什么，然后再找與其相應的觸點回路;把每組電流互感器或電壓互感器二次回路中所接的每個繼電器一個個的分析完，看它們都作用在什么回路，跟哪些回路有關。

(2)直流回路要從線圈入手，然后找到對應控制觸點，分析其邏輯控制關系。

（3）“抓住觸點不放松，一個一個全查清”

找到繼電器的線圈后，再找出與之相對應的觸點，根據觸點閉合和開斷引起回路變化的情況，再進一步分析，直至查清整個邏輯回路的動作過程。

（三）

“先上后下，先左后右，屏外設備一個不漏”

這個要領主要是針對端子排圖和屏后安裝圖而言。看端子排圖，一定要配合展開圖來看，展開圖上凡與屏外有聯系的回路編號，均應在端子排圖上占據一個位置。端子排圖僅是一系列的數字和符號的集合，把它與展開圖結合起來看，就知道它的連接回路了。
