水阻柜，作為一種電力控制設備，廣泛應用于電機啟動和調速系統中，特別適用于大型電機的軟啟動。其工作原理基于液體電阻的變阻特性，通過改變液體內導電離子的濃度或兩極板間的距離，從而實現電阻值的平滑無級調節。下面將詳細解析水阻柜的工作原理及其相關技術細節。

一、水阻柜的基本構成

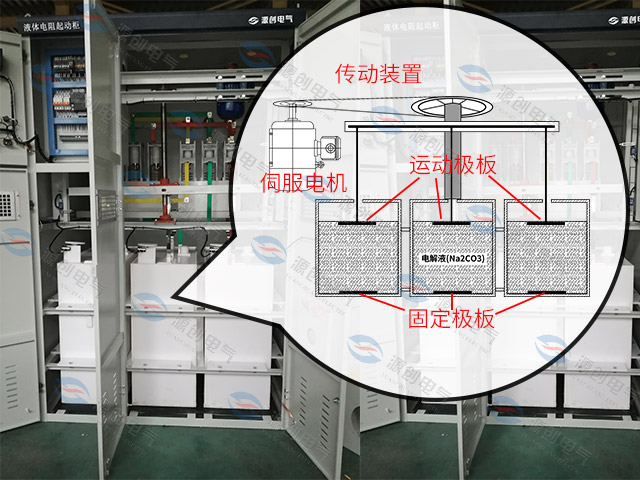

水阻柜主要由水箱、電極板、傳動機構、控制系統以及輔助設備等組成。水箱內裝有電解液，電極板則通過傳動機構在水箱內上下移動，從而改變浸入電解液的深度，進而改變電阻值。控制系統則負責監控和調整電阻值，確保電機啟動和運行的平穩性。

二、水阻柜的工作原理

水阻柜的工作原理基于液體電阻的變阻特性。當電機啟動時，控制器會根據預設的啟動曲線，通過傳動機構調整電極板的位置，使水阻柜內的電阻值逐漸減小。隨著電阻值的減小，電機端的電壓逐漸升高，電流逐漸增大，從而實現電機的平穩啟動。在電機啟動過程中，水阻柜內的電解液會不斷被加熱，溫度上升會導致電阻值的進一步減小。因此，控制系統需要實時監測電解液的溫度，并通過調整電極板的位置或改變電解液的濃度來保持電阻值的穩定。

三、水阻柜的技術特點

1. 平滑無級調節：水阻柜通過改變電極板浸入電解液的深度來實現電阻值的平滑無級調節，避免了傳統啟動方式中因接觸器切換而產生的沖擊電流和機械應力。
2. 啟動平穩：水阻柜能夠根據電機的負載特性和啟動要求，通過調整電阻值來實現電機的平穩啟動，減少了對電網和電機的沖擊。
3. 適用范圍廣：水阻柜適用于各種功率和類型的電機，尤其適用于大型電機的軟啟動和調速控制。
4. 維護簡便：水阻柜的結構簡單，維護方便。當電解液濃度降低或溫度異常時，只需添加或更換電解液即可恢復正常工作。
5. 節能環保：水阻柜在啟動過程中能夠降低電機的啟動電流，減少了對電網的負荷和能耗。同時，由于其工作原理基于物理原理，無需使用化學藥品，因此對環境無污染。

四、水阻柜的應用場景

水阻柜廣泛應用于電力、冶金、石化、礦山等行業的電機啟動和調速系統中。特別是在一些大功率、高電壓的電機啟動場合中，水阻柜以其獨特的優勢成為了首選的啟動設備。此外，隨著科技的不斷進步和應用的不斷拓展，水阻柜在新能源、環保等領域的應用也越來越廣泛。

五、水阻柜的發展趨勢

隨著電力技術的不斷發展和電機控制技術的不斷進步，水阻柜也在不斷地進行技術創新和優化升級。未來，水阻柜將朝著更加智能化、高效化、環保化的方向發展。例如，通過引入先進的控制系統和傳感器技術，實現水阻柜的自動化控制和遠程監控；通過優化電解液配方和電極板結構，提高水阻柜的啟動效率和穩定性；通過引入環保材料和工藝，降低水阻柜對環境的影響等。

總之，水阻柜作為一種重要的電力控制設備，在電機啟動和調速系統中發揮著不可替代的作用。通過了解其工作原理和技術特點，可以更好地掌握其應用方法和注意事項，為電機的平穩啟動和高效運行提供有力保障。
