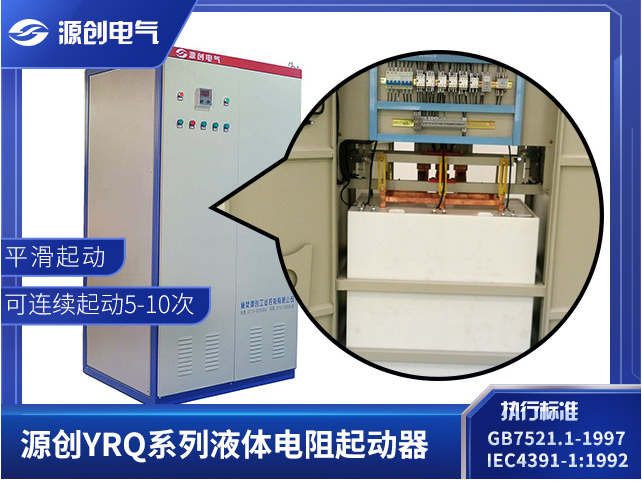

YRQ繞線電機液體電阻啟動柜組成部分：

     1、水電阻：水是水電阻的主體。由于水的阻性，通電吧，水是液體。進行抗壓工作，必須有容器，容器必須絕緣。不然，水阻通電，不漏電,水阻柜為水力阻載盤，水力阻載為聚合物。

     2、極板傳動部分：為了解決阻力無限減小變化的難題，將阻力水極板設計成可動調整極板間距的結構，由伺服電機帶動螺桿傳動，將極板設計成可動上可下的極板稱為動極板，不可動的極板稱為定極板，通過螺桿的旋轉運動，將極板活動框結構轉換為極板的上下運動，從而實現阻力無極變化。

     3、電控部分：需要對極板伺服電機進行控制，需要正反向控制電路，調整電機啟動時間，需要對其它設備進行時間邏輯控制電路，需要對其它設備進行聯鎖，需要對極板上下運動進行限制。馬達正反向控制電路增加了初始限制和限制行程開關。設計了初始限位保護和限位保護行程開關作為備用行程保護的伺服電機，采用熱繼電器作為過載保護，水阻柜的主要成分為水，水溫低易結冰，溫度高易產生大量蒸汽。兩者都不利于水電阻的正常運行，因此配有溫控裝置；水阻柜 水電阻在運行過程中自然蒸發，水位下降，動極板容易露出水面，因此需要一個液位檢測開關；水電阻需要一個旁路開關(短路開關)來結束水電阻的工作；如果是開機故障，也需要一個開機超時的基本功能。

    4、箱體部分：水阻柜為一套電器設備，當然，箱體還包括箱體，箱體一般采用8MF型材或角鐵焊接，還可定制鋁鋅板或不銹鋼材料，表面靜電噴射處理，應滿足運輸、安裝、運行、維修等機械強度要求。能夠承受設計規定的熱應力和功率產生的額定短路電流，且無損壞，并能根據相關規定可靠地與機柜內接地母線連接的金屬結構部件。水阻柜配置方便，在任何情況下都不會影響操作性能，柜體空間符合維修要求。水阻柜上裝有繼電器，可防止斷路器或其它電器由于振動而誤動。機柜的結構允許電纜從底部進入機柜。箱子的蓋子安裝有通向柜頂?shù)恼羝懦龉艿溃苊饬怂眲【奂鸨ā?/span>
