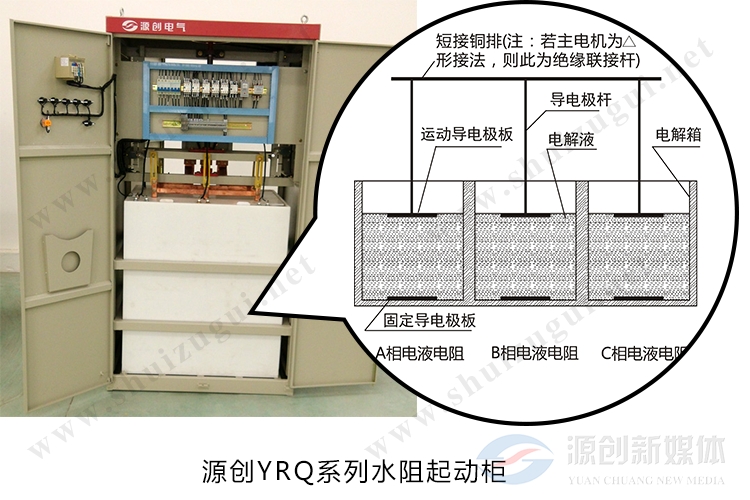

水電阻啟動柜安裝與連線、調試、操作說明
一、水電阻啟動柜安裝與連線：
1、電柜應安裝在可泄水的水泥基礎上，確保電柜與水平面垂直，柜體緊固于基礎上的槽鋼上，且電柜下方應有電纜溝。
2、按照電氣原理圖將電動機轉子電纜線（電纜線能承載足夠的電流）引入電柜并連接好，同時接好聯鎖控制線。
4、檢查液體電阻極板對地絕緣電阻應5MΩ。
二、水電阻啟動柜調試：
配制電阻液，請按照以下三個步驟依次進行：1、各隔槽中注入八成的純凈水。2、三份電液粉分別注入三個槽內，然后再加純凈水，使三槽液面同時至離箱蓋15cm處。3、起動升降電機，使活動極板上、下升降數次，以使電阻液均勻。
三、水電阻啟動柜試車：
觀察起動電流是否小于1.3Ie、若是，則可以正式投入使用，否則調整電阻液體濃度，具體調整方法詳見本說明書“使用和維修”部分。
四、水電阻啟動柜操作說明
2、極板上行，同時“復位指示”燈亮，極板自動復位，“備妥指示”燈亮，表明可以起動。
3、將旋轉按鈕SA指向“機旁”，按下起動按鈕SB1， “起動指示”燈亮，起動完成后，轉子短接，運行指示燈亮。
五、停機注意事項：無論何種原因需要停機時，按總停開關即可，切不可在主電機運行時，切斷起動器電源。
訂貨時請?zhí)峁┫铝匈Y料：
1、電動機型號、額定功率、定子電壓、定子電流、轉子電壓、轉子電流；
2、電動機拖動的負載特征；
3、若有特殊要求，請與我公司協商。
