綜合性價比高的繞線電機液體電阻起動器原理

發布時間：2021-05-21

瀏覽量：0

發布人：未知

分享到

綜合性價比高的繞線電機液體電阻起動器原理介紹:

一、概述

YRQ系列液體電阻起動器可廣泛用于水泥、化工、鋼鐵、冶金、礦山等行業90－lOOOOKW繞線式異步電機。

二、工作原理

YRQ系列液體電阻起動器是采用特種介質的水溶液作為電阻，在特殊設計的液阻箱中引入極板作電極串入電機轉子回路中，電機起動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使（串入轉子回路時）液體電阻由大到小作無極變化，從而使電機低電流平滑起動。

三、環境條件

周圍空氣溫度：（－40－＋50）℃

相對濕度：≤90％

海撥高度：≤ZOOOrn

安裝場所無顯著搖動和沖擊振動；無腐蝕性氣體；安裝傾斜度≤5℃

電源要求：三相四線交流380V±10％，50HZ

四、技術參數

起動電流：lq≤1.3le

起動時間：10－60S，預整定，現場可調；

起動次數：連續起動5－10次；

電液正常工作溫度：0～70℃；

柜體防護等級：lP20 lP30；

五、性能特點

起動性能遠優于頻敏變阻器、油浸變阻器、鑄鐵電阻等起動器；

軟起動，起動電流小，約為電機額定電流的1.3倍；

可連續起動5－1O次；

起動過程平滑，對設備無機械應力沖擊，可延長機械設備及電要的壽命；

可低電壓起動，電網電壓低于電機額定電壓的10％時，可順利起動；

適用性廣，可適用任何負載狀況下繞線式電機軟起動，特別適用于重載起動；

具有起動超時、失壓、超行程、超溫等多重保護功能；

寒冷地區帶自動加熱功能；

結構簡單、可靠，安裝、維護方便。

六、訂貨須知

提供繞線電機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓；

提供電機拖動的負載特征（工況說明）；

是否成套訂貨，成套訂貨包括：高（低）壓一次柜、液體電阻起動柜；

注明高壓一次柜柜型（GG1A、XGN等）；

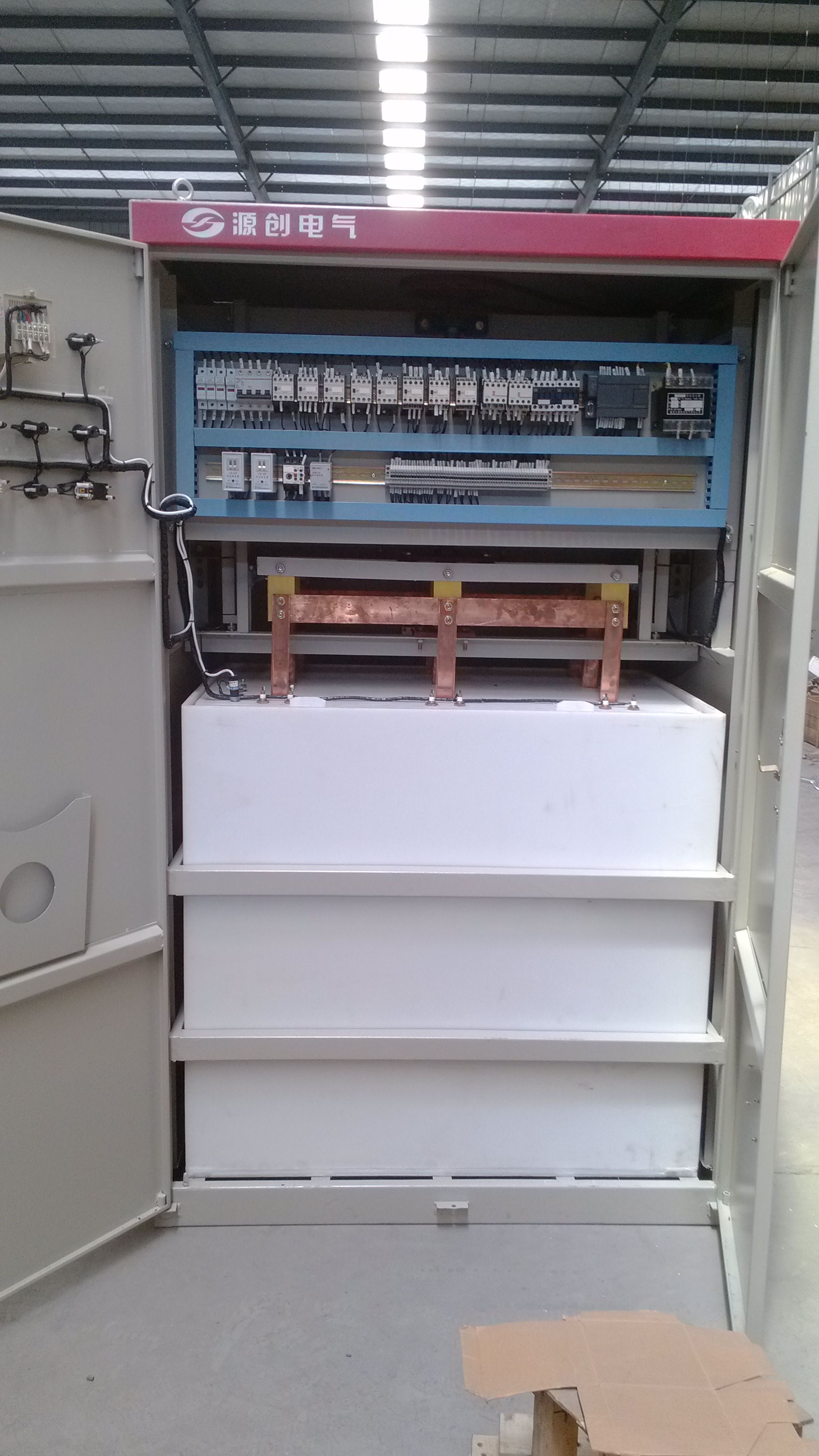

繞線電機液體電阻啟動柜

使用壽命長的繞線電機液體電阻起動器找品質信得過的軟啟動柜廠家源創電氣，源創電氣在電氣行業算是資深廠家，擁有大量的新老客戶和良好的市場口碑，實力雄厚，主營：電機軟啟動柜，水電阻啟動柜，液阻柜，水阻柜，高壓開關柜，高壓電容補償柜，無功功率補償裝置等，可根據用戶需求量身定做，品質包您滿意！咨詢熱線：13508662630張工！微信同號！
